液压油缸的安装方式都有哪些

2024/7/30 8:49:31　来源: 坚盛液压

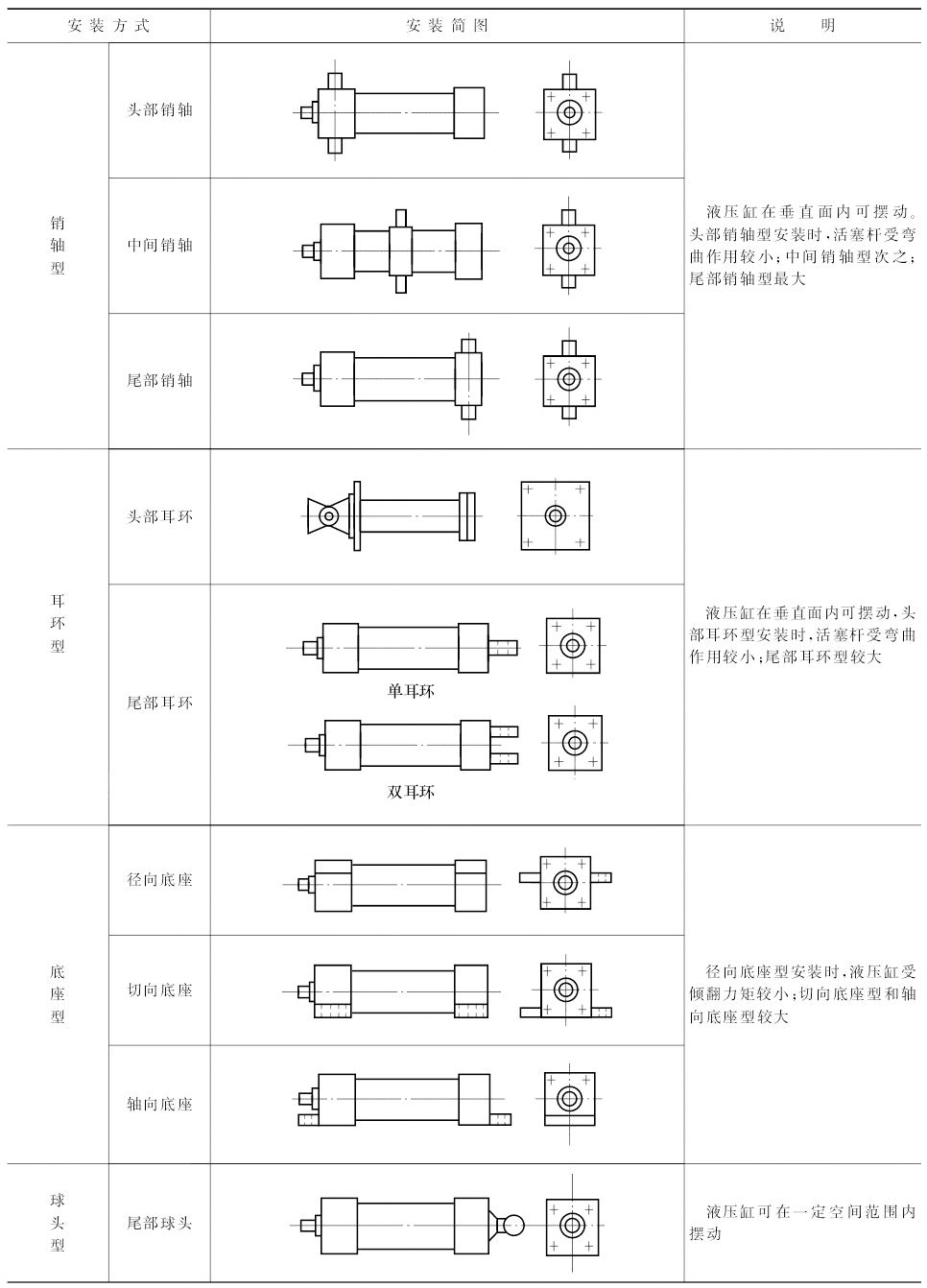

    液压油缸的安装方式主要分为端盖类、法兰类、耳环类、底座类、耳轴类、螺栓螺孔类等。需要注意的是：
    ① 液压缸只能一端固定，另一端自由，使热胀冷缩不受限制﹔
    ② 底脚形和法兰形液压缸的安装螺栓不能直接承受推力载荷﹔
    ③ 耳环形液压缸活塞杆顶端连接头的轴线方向必须与耳轴的轴线方向一致。拉杆伸出安装的缸适用于传递直线力的应用场合，并在空间有限时特别有用。对于压缩用途，缸盖端拉杆安装最合适﹔活塞杆受拉伸的场合，应指定缸头端安装方式。拉杆伸出的缸可以从任何一端固定于机器构件，而缸的自由端可以连接在一个托架上。
    法兰安装的缸也适用于传递直线力的应用场合。对于压缩型用途，缸盖安装方式最合适﹔主要负载使活塞杆受拉伸的场合，应指定缸头安装。
    脚架安装的缸在其中心线上有作用力。结果，缸所施加的力会产生一个倾翻力矩，试图使缸绕着它的安装螺栓翻转。因而，应把缸牢固地固定于安装面并应有效地引导负载，以免过大的侧向载荷施加于活塞杆密封装置和活塞导向环。
    带铰支安装的缸吸收在其中心线上的力的应该用于机器构件沿曲线运动的场合。如果活塞杆进行的曲线路径在单一平面之内，则可使用带固定双耳环的缸﹔对于其中活塞杆将沿实际运动平面的每侧的路径行进的用途，推荐球面轴承安装。

    耳轴安装的缸被设计成吸收在其中心线上的力。它们适用于拉伸 (拉力)或压缩(推力)用途，并可用于机器构件将沿单一平面内的曲线路径运动的场合。耳轴销仅针对剪切载荷设计并应承受最小的弯曲应力。
